聚脲AB料

编辑：山东九旭发布时间 : 2020-04-13

　　聚脲AB料指的是A料、B料，这两种材料经过混合后形成一种弹性体物质。

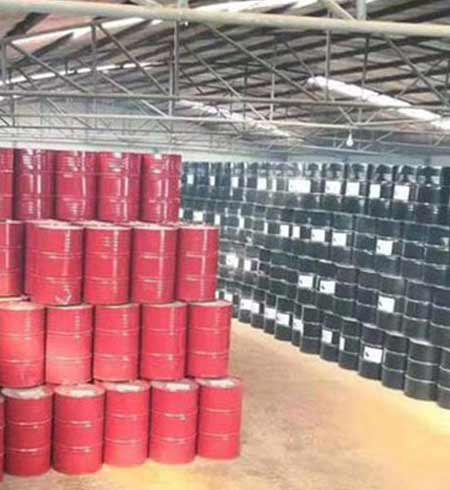

上图：双组份聚脲AB料

　　聚脲AB料喷涂机除盐水箱防腐施工方案：

　　1) 施工环境要求：为了达到佳的涂层效果现场要求通风，喷涂聚脲环境温度不能低于10℃，基材温度高出露点5℃，空气湿度小于80%。

　　2) 施工前准备：施工前把罐内水分擦干，在罐口出安装引风机和鼓风机，以便施工时保证罐内空气流通，保证工作环境安全，并安装移动式安全照明；罐内按规范要求搭建环形双层脚手架，脚手架要求距管壁40cm至60cm，脚手架要求安全牢固，不允许有倾斜、不稳定等状况出现，并要求脚手架双板排列。注：搭建脚手架前对罐底进行防护，铺设垫板等物品。

　　3) 基材表面处理：

　　a. 除油污：去除基材表面的油污，推荐采用溶剂清晰，用二甲苯、丙酮溶剂清洗表面油污。

　　b. 焊渣打磨：对焊缝或其他焊接点的焊渣等突起物进行打磨，确保打磨后的表面无尖锐的焊渣、毛刺等，过渡平滑。

　　c. 基材除锈：对除油后的基材进行喷砂除锈，要求达到Sa2.5级，应采用钢砂或石英砂等磨料，磨料使用前应检验其清洁程度，避免造成二次污染；对无法喷砂的部位可采用电动工具打磨除锈，达到St3级，应选用砂轮片或40目以下的砂纸片打磨。

　　d. 清理：用无油、无水的压缩空气清扫的基材表面灰尘等污物，将影响聚脲涂料施工的杂物垃圾清理干净。

　　双组份聚脲AB料除盐水箱防腐施工基材检查：

　　a. 检查基材除锈程度，要求达到Sa2.5级，露出金属本色、有50-100μm粗糙度。如果局部达不到要求需重新做除锈处理。

　　b. 检查焊缝、边、角等处有无毛刺或菱角，需要全部处理成圆角或平滑过渡，不得存在锐角。

　　c. 检查表面是否有油污或水。如果有，则用合适的溶剂擦拭清洁。

　　5) 刷涂底漆：刷涂DS-02钢材专用防锈底漆，刷涂均匀，无漏涂、无缺陷。

　　6) 喷涂聚脲涂料：在搭接剂干燥后即可采用专用聚脲喷涂设备及喷涂枪喷涂铁罐防腐专用聚脲，喷涂时采用十字交叉法，从上到下的顺序进行喷涂。

　　双组份聚脲AB料除盐水箱防腐特点

　　1.聚脲涂料的强度高,防腐性能好，其模量类似于橡胶,即具有较高的断裂伸长率的同时,仍然能保持较高的强度.可通过配方的调整,其拉伸强度可达14-18Mpa,已基本涵盖了塑料、橡胶和玻璃钢的性能。

　　2.由于聚脲涂料特定的分子结构以及配方中不含有催化剂，所以其耐老化性能特别优良。

　　3.聚脲涂料的耐介质性十分突出，对稀酸、盐水及碱性的腐蚀有良好的耐受性。

　　聚脲AB料除盐水箱防腐优势

　　由于聚脲施工具有优异的柔韧性、耐磨性、高粘接性能，故对金属、水泥混凝土、木材、玻璃钢等底材均有极强的附着力。

　　聚脲涂料为100％的固含量，不含有机溶剂，挥发性成分低，是一种环保的涂料产品。

　　具有优良的耐高低温性能，服务温度范围跨度大，在-30℃-120℃的温度范围内有良好的温度性能，在极寒冷和极炎热的地方都可以长期应用。

喷涂机定制加工生产厂家

152-6916-7038

公司新闻

热门资讯

联系方式

聚脲AB料

相关产品

相关新闻

关于我们

施工案例

新闻资讯

产品中心

公司环境
